Kuidas kujundada kõrgahjude PCI kivisöe sissepritsetorustike jaoks keraamilise vooderdusega konstruktsioone?

Kõrgahju tolmsöe sissepritse (PCI) süsteemid nõuavad tavaliste sulatustöövoogude jaoks ühtlast ja tõrgeteta materjali transporti. Torujuhtme sees liiguvad peened söeosakesed suure voolukiirusega ja löövad vastu siseseina pikkade töötundide jooksul. Kuigi tolmkivisüsi tundub kõva mineraalmaagiga võrreldes pehme, kulutab pikaajaline pneumaatiline ülekanne järk-järgult torude osi. Toru käänakud, kus voolusuund muutub, saavad kõige rohkem kahju.

Tehaseoperaatorid puutuvad sageli kokku selliste praktiliste peavaludega:

· Tugev materjali erosioon küünarnuki osadel

· Seina järkjärguline hõrenemine kohalikel torusegmentidel

· Ootamatu torujuhtme leke, mis põhjustab planeerimata seisakuid

· Tugevalt kulunud toruosade sagedane osade asendamine

Nende valupunktide lahendamiseks on kulumiskindlast keraamilisest vooderdist saanud PCI torujuhtmete suure kulumisalade peamine kaitsevõimalus. Lihtsalt keraamiliste plaatide paigaldamine torude sisemusse ei anna aga eeldatavat kasutusiga. Insenerid peavad kohandama vooderdise paigutusi, mis põhinevad tegelikel kulumismustritel kogu ülekandeahela ulatuses.

Mis käivitab kõrgahjude PCI torujuhtmete kulumise?

Torukahjustused tulenevad harva õhuvoolust endast. Tõeline liikumapanev jõud seisneb õhuvoolu sees kantavates tahketes söeosakestes. Suure edastuskiirusega töötamise ajal:

· Tahked osakesed löövad korduvalt vastu toru sisepindu

· Peened söeterad tekitavad püsivat libisevat hõõrdumist.

· Voolu ümbersuunamine tekitab kontsentreeritud erosioonilaike.

Kulumisastet juhivad mitmed väljamuutujad: kivisöe osakeste suurus, tegelik edastuskiirus, süsteemi töörõhk, voolu stabiilsus ja torude geomeetriline paigutus. Kuna töötingimused on erinevates torusegmentides erinevad, ei saa universaalne voodrilahendus terves PCI võrgus hästi töötada.

Suure kulumiskindlusega tsoonid, mis väärivad tähelepanu söe sissepritsetorustike puhul

Kulumiskahjustused ei levi kogu toru pikkuses ühtlaselt; see keskendub mitmele tüüpilisele positsioonile.

1. Toru põlved ja põlved

Küünarnukid paistavad silma kui kõige sagedasemad rikete kohad. Kui tolmkivisüsi suunda muudab, liiguvad osakesed inertsi mõjul edasi ja põrkuvad kurvide väliskaarele. See kontsentreeritud löök paneb küünarnukid lagunema palju kiiremini kui sirged torud.

2. Reduktorid ja läbimõõduga üleminekuliigendid

Toru suuruse järsk nihe häirib õhuvoolu ja korraldab ümber osakeste jaotumise. Turbulentne vool võtab siin kuju ja toob kaasa ebaühtlase materjali hõõrdumise. Ilma korraliku kulumiskaitseta muutuvad reduktorid nõrkadeks lülideks, mis vajavad regulaarset kontrolli ja hooldust.

3. Toite sisselaskeavad ja suure kiirusega torusegmendid

Suurenenud voolukiirusega toitepunktides ja lõikudes tõuseb osakeste kokkupõrke sagedus järsult. Nendele kohtadele tuleks kulumiskaitse planeerimisel erilist tähelepanu pöörata.

Praktiline keraamilise voodriga konstruktsioonide disain erinevatele torusektsioonidele

Tehaseostjad ja projektiinsenerid peaksid sobitama voodrivormid kohalike töötingimustega, selle asemel et kasutada kõikjal identset vooderdust.

Sirged torusegmendid

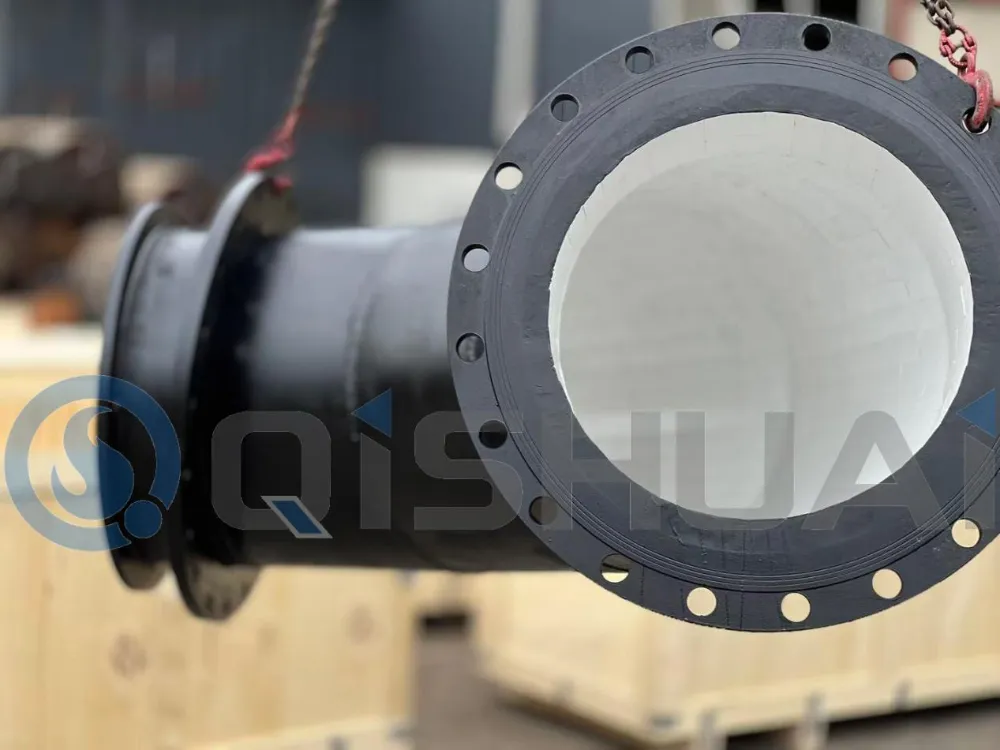

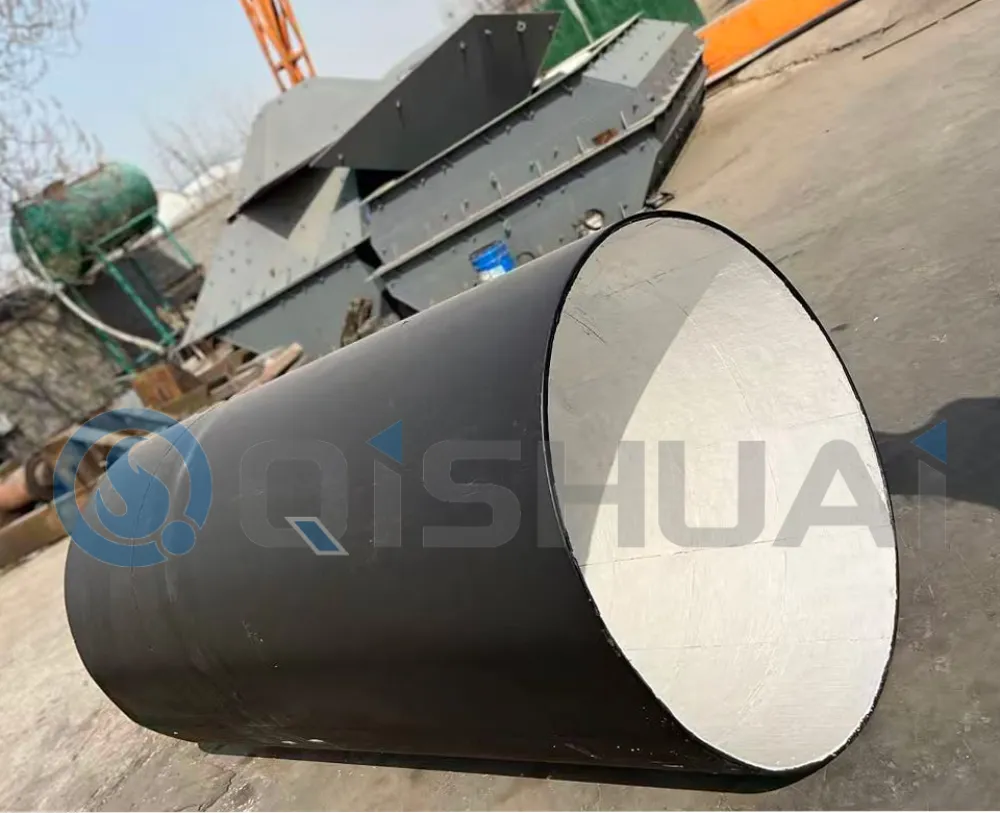

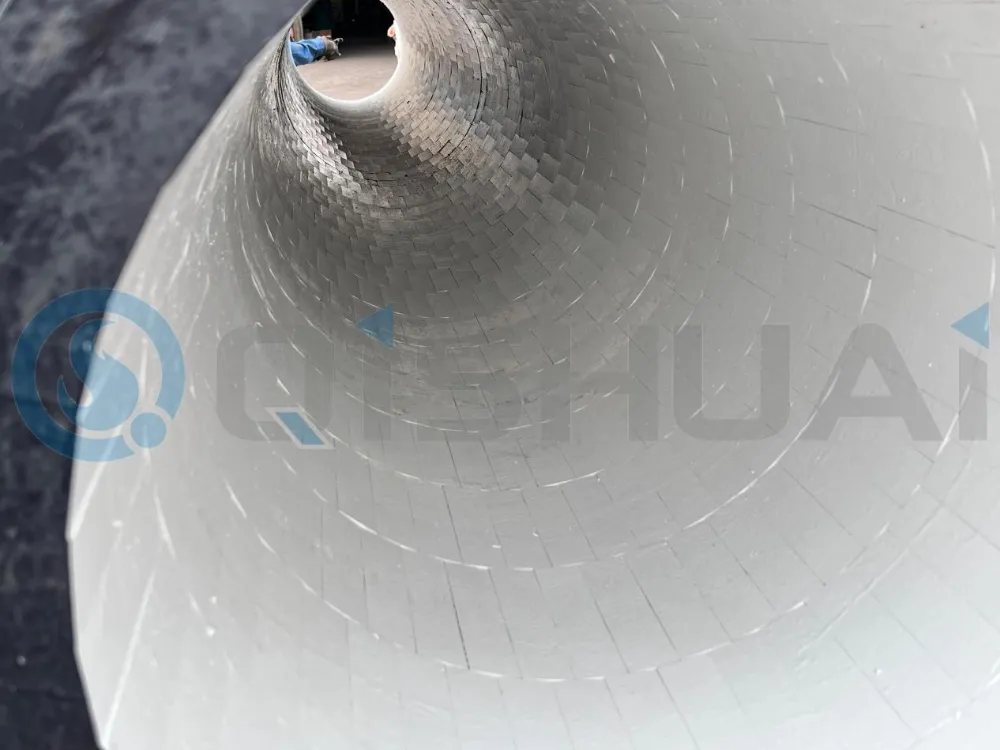

Sirged torujuhtme lõigud kannatavad enamasti ühtlase libiseva hõõrdumise all. Nende sektsioonide jaoks sobivad suurepäraselt integreeritud alumiiniumoksiidi keraamilised hülsid või kokkupandavad keraamilise voodriga torud. See seade tagab pideva kulumiskindla sisepinna, säilitab sujuva materjalivoolu ja aeglustab seina kulumist pulbri pikaajaliseks transportimiseks. Shandong Qishuai Wear Resistant Equipment Co., Ltd. tarnib täiskomplekte komposiittorude seeriaid, mis hõlmavad sirgeid, pöördeid ja üleminekuosi PCI-süsteemide moderniseerimiseks ja uuteks ehitusprojektideks.

Küünarnuki ja painde sektsioonid

Küünarnukid taluvad kombineeritud löögi- ja hõõrdekoormust tugevamini kui sirged torud, seega on tugevdamine hädavajalik. Kohapeal tõestatud valikute hulka kuuluvad jagatud tüüpi keraamilised varrukad, eelnevalt valmistatud keraamilise voodriga põlved ja lokaalselt paksendatud keraamilised kulumistsoonid. Eriti tugevate osakeste mõjuga töökohtade jaoks saab valida kummikeraamilise komposiitsarja tooted, mis neelavad lööke ja vähendavad keraamilise killustumise ohtu. Meie tooteportfellis on ka kroomkarbiidist ülekattega keevitusseeria alternatiivsete kulumiskaitselahenduste jaoks spetsiaalsete tööstsenaariumide korral, samas kui ränikarbiidi keraamika seeriat võib alternatiivse materjalivalikuna kaaluda äärmusliku korrosiooni ja hõõrdumise kombineeritud teenuse jaoks.

Reduktor ja üleminekusegmendid

Lisaks kulumiskindlusele peavad reduktorid säilitama materjali ühtlase ülemineku. Nende osade keraamilise vooderduse kujundamisel hoidke sisekontuuride üleminekud õrnad, vältige voolutee järske mutatsioone ja vähendage turbulentseid pööriseid. Kokkupandud segmenteeritud keraamilised komponendid sobivad enamikul juhtudel keeruka reduktorite geomeetriaga paremini kui monoliitsed vooderdised.

Kuidas valida PCI torujuhtme teenuse jaoks sobivat keraamikat

Materjali valik sõltub kohapealsest kulumise intensiivsusest ja eeldatavatest töötsüklitest.

92% alumiiniumoksiidi keraamiline voodersobib keskmise hõõrdumisega tolmsöe ülekandmiseks üldisel tasemel. See tasakaalustab korraliku kulumiskindluse ja projekti eelarve tavaliste PCI töötingimuste jaoks.

95% alumiiniumoksiidi keraamiline voodersobib pidevaks pikaajaliseks tootmiseks kõrgemate kulumisnõuetega. Sellel on suurem materjalitihedus, parem kulumisvastane jõudlus ja pikendatud hooldustsüklid, mida kasutatakse laialdaselt paljudes suure võimsusega kõrgahjude söe sissepritseprojektides.

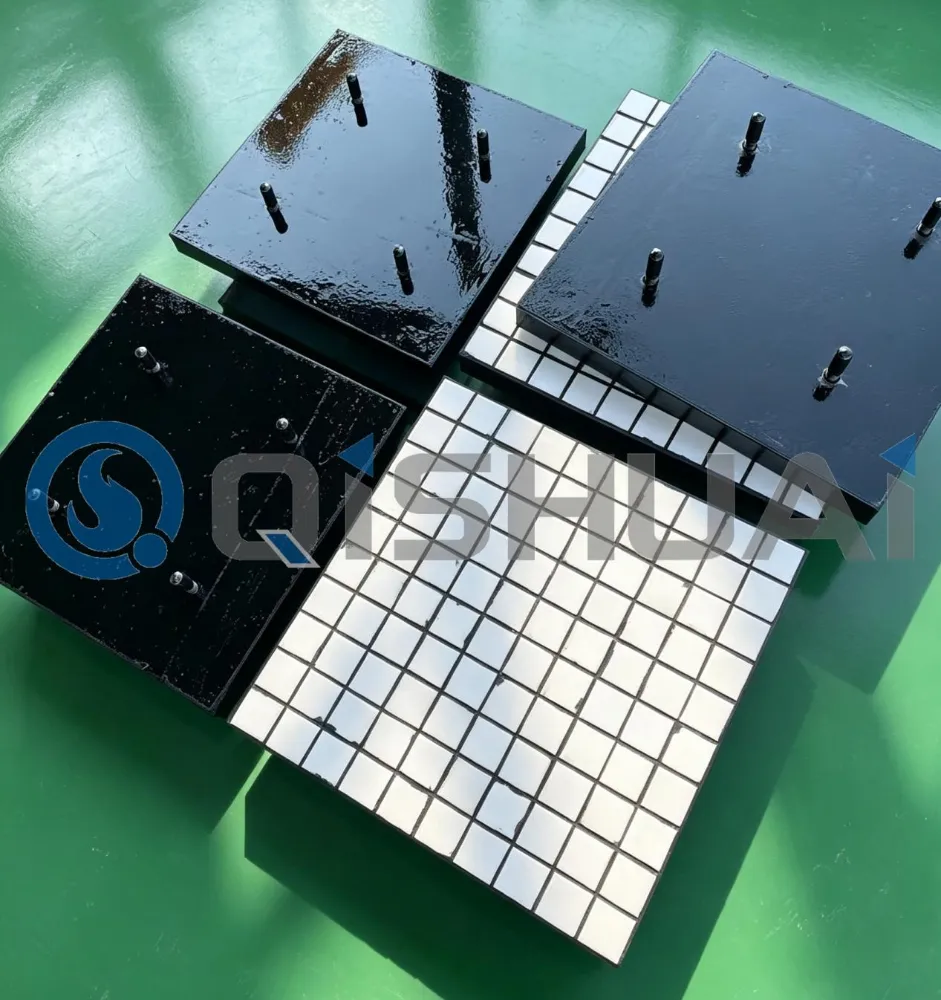

Kummi-keraamiline komposiitkonstruktsioon Soovitatav raskete osakeste löögi, suure voolukiiruse ja mehaaniliste löökide korral. Tugikummikiht hajutab löögijõudu ja vähendab keraamiliste kildude riski.

Täiendavad torujuhtme optimeerimised komponentide aeglaseks lagunemiseks

Keraamiline vooder on pigem üks põhimeede kui kogu lahendus. Torude üldine paigutus mõjutab ka tegelikku kasutusiga.

Juhtige edastuskiirust mõistlikult. Suurem voolukiirus võimendab osakeste löögienergiat. Süsteemi häälestamine peaks tagama stabiilse söe tarnimise ilma tarbetult suurt kiirust taotlemata.

Kasutage suure raadiusega küünarnuki paigutust. Suur painderaadius hõlbustab osakeste teravat kokkupõrget, pärsib turbulentsi ja leevendab kontsentreeritud kohalikku hõõrdumist.

Minimeerige tarbetud vooluhäired. Püüdke vältida järske läbimõõdu muutusi, teravaid lühikese raadiusega painutusi ja halvasti joondatud toruühendusi, et kulumiskoormus jaotuks ühtlasemalt.

Standardige kohapealse paigalduse protseduurid. Isegi esmaklassilised keraamilised komponendid ebaõnnestuvad halva paigalduskvaliteedi korral enneaegselt. Terasest aluspinna pinnatöötlus, liimi pealekandmine, keraamiliste plaatide joondamine ja vuugivahede kontroll on olulised. Sile sisepind aitab vältida täiendavat turbulentsist põhjustatud sekundaarset hõõrdumist.

Kas keraamiline vooder peatab PCI torujuhtme kulumise täielikult?

Keraamiline vooder aeglustab oluliselt torude lagunemist, kuid ei saa kulumist täielikult kõrvaldada. Teenuse tegelik toimivus sõltub söematerjali omadustest, tegelikest edastusparameetritest, torujuhtme paigutusest ja välipaigalduse teostamise kvaliteedist. Keraamilise voodri põhiväärtus seisneb kõrgahjude PCI-ahelate hooldusintervallide pikendamises ja komponentide vahetamise sageduse vähendamises.

Viimased Mõtted

Kõrgahjude söe sissepritsetorustike ratsionaalne keraamilise vooderdusega konstruktsioonide projekteerimine algab kulumise koha ja viiside kindlaksmääramisega. Sirged toruosad toetuvad pidevatele alumiiniumoksiidi keraamilistele hülssidele; küünarnukid nõuavad tugevdatud löögivastast kaitset; ülemineku reduktorid vajavad vooderdistruktuure, mis säilitavad stabiilse materjali ülemineku.

Hankeinsenerid saavad hinnata alumiiniumoksiidil põhinevaid keraamilisi lahendusi koos alternatiivsete võimalustega, sealhulgas kroomkarbiidiga ülekattega keevitusseeriad, kummikeraamika komposiit seeriad ja komposiittorude seeriad vastavalt saidi parameetritele. Nõuetekohase voodri riistvara sidumine optimeeritud torujuhtme paigutusega võimaldab PCI-seadmetel saavutada pikema komponentide eluea, vähem tootmisseisakuid ja stabiilsemat kõrgahju tööd.

Selle asemel, et lihtsalt täpsustada paksemaid keraamilisi plaate, on mõttekam kohandada vooderdusskeeme, mis põhinevad reaalsetel kivisütt edastavatel töötingimustel. Kui hankite kõrgahjude PCI moderniseerimiseks või uute ehitusprojektide jaoks kulumiskindlaid torukomponente, saatke meie meeskonnale Shandong Qishuai Wear-Resistant Equipment Co., Ltd. e-kiri. Jagage oma torujuhtme mõõtmeid, söekvaliteedi parameetreid ja töötingimusi ning me töötame välja teie projekti jaoks sihipärased tootesoovitused.
